熱熔膠網(wǎng)膜和熱熔膠膠膜是一種常溫狀態(tài)下為固態(tài)，高溫下熔化并雙面具有粘性的一種粘膠劑，成分分為PES/PA/TPU/EVA/PO等，熱熔膠膜（網(wǎng)膜）的使用可按照不同用途領(lǐng)域進行分類，如服飾鞋帽、封邊、裱畫、包裝等，用于熱熔膠膜和熱熔網(wǎng)膜的應(yīng)用領(lǐng)域較多，不同用途的具體使用細節(jié)也各不一樣，在這里就不做特別詳細的講解，不過有一句話叫做萬變不離其宗，熱熔膠膜（網(wǎng)膜）的使用方法歸根到材料樣式上不過就兩種，不帶紙款（裸膜）和帶離型紙款（或離型膜）。

不帶離型紙款使用方法及視頻講解

不帶離型紙款就是說熱熔膠膜和熱熔膠網(wǎng)膜只是單獨的一層膠，并不帶有背紙，也叫做熱熔膠裸膜，使用方法也較為簡單，只需把它放置在兩層需要粘接的材料中間（局部用途的可先將熱熔膠膜和網(wǎng)膜裁剪成所需要的形狀），再通過使用專業(yè)壓燙設(shè)備的加熱貼合即可完成，可參考下方視頻。

帶離型紙（或離型膜）款使用方法及視頻講解

帶離型紙（或離型膜）款是指在一層雙面膠膜的一側(cè)還背有一層離型紙或離型膜，這主要是為了便于部分用途的操作，需要二次貼合的，例如，商標布需要先將膠粘接到商標上，然后撕下離型紙再粘接到服裝上。帶有背紙的熱熔膠膜或網(wǎng)膜使用方法分為兩步

第一步，先將熱熔膠膜粘接到其中一面材料上

將熱熔膠膜帶膠的一側(cè)面向其中一面材料使用壓燙設(shè)備進行貼合，因為第一步是預(yù)貼合，因此設(shè)備的溫度不需要太高，一般溫度略高于的材料的熔點即可，貼合好后等待其冷卻后即可撕下離型紙（如需裁剪可在撕下離型紙前進行），需要強調(diào)的是TPU成分的熱熔膠膜在預(yù)貼合后膠面仍有一定粘性，如無需立即貼合，盡量等待1天的時間再拿掉離型紙，如短時間內(nèi)需要二次貼合，則要避免膠面互碰，不要折疊放置。

第二步，將帶有熱熔膠的一面材料粘接到另一面材料上

撕下離型紙后即可將材料進行二次粘接，熱熔膠在冷卻后仍是固態(tài)并不具有粘性，二次貼合也要使用加熱設(shè)備，這個時候的操作溫度要高于材料的熔點，使材料充分融化，具體操作步驟可參考下方視頻。

關(guān)于熱熔膠膜使用壓燙設(shè)備的選擇

常用的壓燙設(shè)備有熨斗、平板壓燙機（手動施壓）、平板復(fù)合機（倒帶原理）和滾筒復(fù)合機，上述視頻中的設(shè)備就是平板復(fù)合機，一般來講家庭或小型服裝廠，對貼合需求量不是很大的使用熨斗和手動式平板壓燙機即可操作，價格也比較便宜，如選用熨斗，最好選擇帶有溫度調(diào)控的工業(yè)熨斗，這樣可便于控制操作溫度，當然普通的家用熨斗也是可以的，無論哪熨斗加溫溫度都可以達到160°以上，但要注意，熨斗使用時盡量不要開水蒸氣和水噴灑，這會導(dǎo)致膠的牢度下降；對貼合有較高需求量的或有條件的則可選擇平板復(fù)合機和滾筒復(fù)合機，這種設(shè)備較大型，成本也更高，一般價格在幾千元到幾萬，幾十萬不等，這種設(shè)備相比于熨斗和手動式壓燙機來說，操作更加智能，效率也更高，關(guān)于設(shè)備更多的信息可與我們聯(lián)系，我們會為您推薦符合您生產(chǎn)需求的設(shè)備制造廠家。

熱熔膠膜使用壓燙溫度、壓力、時間的控制

在產(chǎn)品技術(shù)表中有關(guān)于熱熔膠膜的操作溫度、時間和壓力的參數(shù)，但這些參數(shù)只能作為參考，不能作為最終數(shù)據(jù)，要想得到準確的參數(shù)，是要根據(jù)當前具體情況并實際測試才能準確的得出的，這是因為影響它因素有很多，例如熱熔膠膜的厚度，成分，熔點，需要粘接的材料的薄厚，加熱設(shè)備的情況等，特別是需要粘接的材料的厚度和操作設(shè)備各有不同，種類很多，因此無法事前得出準確數(shù)值，并且部分設(shè)備，如水膠油膠復(fù)合機其顯示的溫度只是核心溫度，滾筒表皮溫度遠沒有那么高，在使用時要特別注意。

通常來講，熱熔膠膜越厚（越重），熔點越高，需要粘接的材料越厚相應(yīng)的所需要的壓燙溫度、時間和壓力就越大，反之需要的就越小，其目的就是要膠層充分的熔化，并對需要粘接的材料產(chǎn)生一定的滲透性，從而達到最佳的附著力，如果操作不當就會使附著力下降，例如壓燙溫度過低、時間過短、壓力過小，會導(dǎo)致膠層沒有熔化或只熔點一部分，從而粘接不牢，或壓燙溫度過高、壓力過大、時間過長，會導(dǎo)致膠全部滲透到需要粘接的材料中（例如滲透到布料中），而留存在中間層起到粘接的部分的膠很少，同時高溫也會改變熱熔膠的化學(xué)性，造成附著力的下降，下圖是我做的一張簡易圖表，可以表現(xiàn)出附著力隨壓燙溫度、壓力和時間的變化而上下波動。

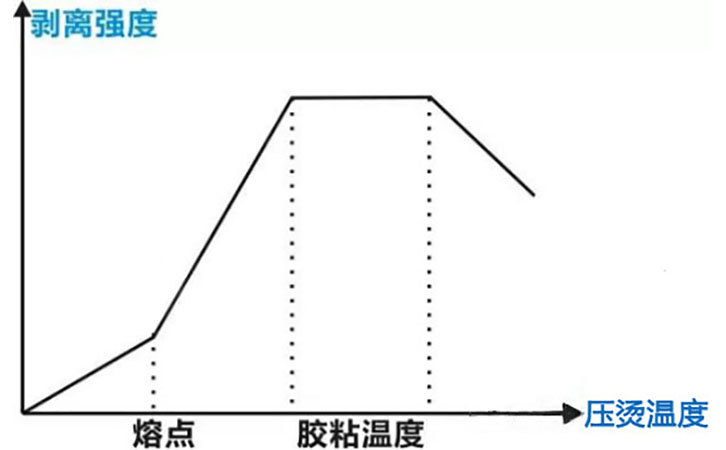

剝離強度測試簡易圖

在上文中提到了要想達到熱熔膠最佳的牢固度是需要不斷經(jīng)過測試的，那么可能有的朋友也會有疑問要如何測試，怎么個步驟，如果操作溫度過甚是不是就沒法補救了，在這里需要跟大家分享的是，是的，操作過甚是無法補救了，但是不需要過于擔心，因為熱熔膠在充分熔化后可持續(xù)的時間很長，沒那么輕易滲透到布料中或變質(zhì)，因此我們可采用盡量高的原則（溫度高、壓力大、時間長）進行操作，例如使用熨斗操作，壓燙時間在1分鐘、2分鐘都是可以的，經(jīng)驗告訴我相比于操作過甚所導(dǎo)致的不牢固，大部分不牢固是因為膠沒有熔化。

使用時需要注意的其他問題

在發(fā)現(xiàn)粘接后不牢固時，不要僅看溫度高低的問題，也要從其他方面去找，除了操作溫度的高低，最有可能是選品的問題，因為不同成分的熱熔膠膜所應(yīng)的材料粘性是不一樣的，有些粘接能粘住，有些則粘不住，在實際應(yīng)用中，熱熔膠只能粘住其中一面材料而另一面材料粘接不好的情況也時有發(fā)生，如遇到這類問題，可與我們的技術(shù)專員進行聯(lián)系，我們會針對您所遇到的問題，免費為您提供熱熔粘接解決方案。
